一、加长连接线中零线烧断
说明:KFR-70LW/E1简称(7053L1 ) A型,为单相3P柜式空调器,上电后迅速开机,室内机和室外机均不运行,显示屏显示“E1”代码。
1. 测量光耦次级和高压保护电压
使用万用表直流电压挡,红表笔接光耦次级上端引脚、黑表笔接下蠟引脚,测量电压,正常时光耦次级应导通,电压约直流0.1V,见下图(a)。而实测约为5V,说明光耦次级未导通,故障在室内机主板。
向前级检查,使用万用表交流电压挡,一表笔接主板黄线OVC端子、一表笔接棕线L端子,正常电压应为交流220V,见图(b)。而实测约为0V,说明室内机主板正常,故障在前级部分。
2. 测量高压压力开关阻值

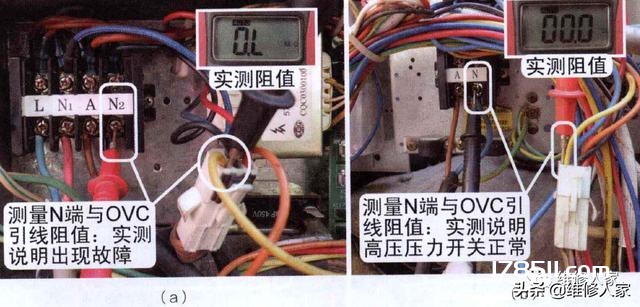

断开空调器电源,使用万用表电阻挡,见下图(a), 一表笔接室内机接线端子上N2端(和N端相连)、一表笔接方形对接插头中OVC黄线,正常阻值应为0,而实测阻值为无穷大,说明故障在室外机。
到室外机检査,仍使用万用表电阻挡,见图( b ), 一表笔接N端、一表笔接方形对接插头中OVC黄线,实测阻值为0,说明高压压力开关正常,应检査室内外机连接线是否导通。
3. 测量接线端子电压
为判断是3芯的电源线故障还是5芯的信号线故障,见下图(a),使用万用表交流电压挡,将空调器通上电源,测量室外机接线端子电压,正常电压应为交流220V,而实测为交流0V,因室外机接线端子供电由室内机接线端子上直接提供(未通过继电器触点),即和电源供电交流220V并联,判断为3芯的电源线出现故障。
再到室内机检查,测量接线端子上连接室外机引线的A和N2端子电压,见图(b) ,实测电压为交流220V,从而确定为3芯的电源线出现故障。
4. 检查加长连接线接头
本机室内机和室外机距离较远,加长约3m管道,同时也加长了连接线,检查加长连接线接头时,发现连接管道有烧黑的痕迹,见下图(a),判断加长连接线接头烧断。断开空调器电源,剥开包扎带,发现3芯连接线中L和N线接头烧断,地线正常,见图( b)。
5. 加长连接线接头
剪掉烧断的接头,将3根引线L、N、地的接头使用分段包扎,尤其是L和N的接头更要分开,并使用防水胶布包好,再次上电试机,开机后室内机和室外机均开始运行,不再显示“E1”代码,制冷恢复正常。
维修措施:重接分段加长连接线中电源线L、N、地接头。
总结:由于单相3P柜式空调器运行电流较大约12A,因而接头发热量较大,而原机L、N、地接头处于同一位置,空调器运行一段时间后,L和N接头的绝缘烧坏,L线和N线短路,造成接头处烧断,而高压保护电路OVC黄线由室外机N端供电,所以高压保护电路中断,从而引发本例故障。
二、室内外机连接线中零相线接反
说明:KFR-70LW/E1简称(7053L1 ) A型,为单相3P柜式空调器,移机前制冷正常,移机后不制冷,上电后迅速开机,室内机和室外机均不运行,显示屏显示“E1”代码。
1. 测量高压保护电路电压和阻值

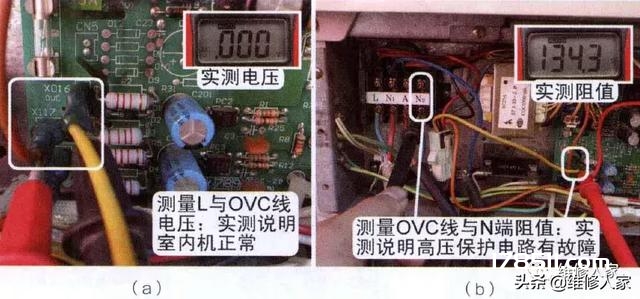

使用万用表交流电压挡,一表笔接高压保护黄线OVC端子、一表笔接L端,见下图(a),实测电压约为交流0V,说明室内机主板和显示板正常,故障在前级电路。
断开空调器电源,使用万用表电阻挡,一表笔接主板OVC引线、一表笔接接线端子上N端,正常阻值为0,见图(b),实测阻值为134.3Ω,说明高压保护电压有故障。
2. 测量高压压力开关阻值和短接OVC端子

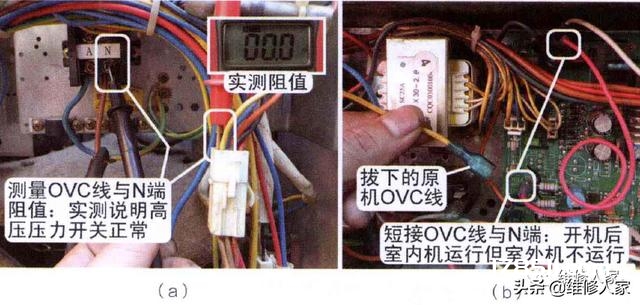

到室外机检査,使用万用表电阻挡,测量方形对接插头中OVC黄线和N端阻值,实测阻值约为0Ω,说明高压压力开关正常,见下图(a)。
为确定故障部位,见图(b),拔下主板OVC端子上黄线,另外使用1根引线,一 端接主板N端、另一端接OVC端子,即短接室外机高压压力开关及室内外机连接线,上电开机后,不再显示“E1”代码,室内风机运行,但室外机依然不运行,从而确定室内机主板和显示板正常,故障在室外机。
3. 测量室外机电压和对比电源引线
到室外机检査,使用万用表交流电压挡,测量室外机接线端子上电压为交流220V,说明电源线无断路故障;一表笔接室外机接线端子N端、一表笔接方形对接插头中压缩机交流接触器(交接)线圈引线测量电压,见下图(a),实测为交流0V,测量方形对接插头中室外风机引线电压仍为交流0V;到室内机检査,一表笔接N端,另一表笔接室内机主板压缩机端子和室外风机端子,电压均为交流220V,说明室内机主板输出正常。
仔细检査室内外机连接线的5芯信号线,室内和室外的对接插头连接正常,因移机后并没有加连接线,判断5根信号线也没断路故障。
再到室外机检查时,査看电源接线端子引线,A为蓝线、N为棕线,见下图(b)和(a) ,而室内机接线端子上为A为棕线、N2为蓝线,通过对比发现为电源连接线中相线和零线接反。

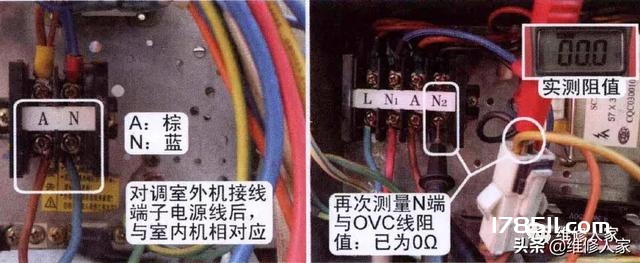

维修措施:见下图,对调室外机电源接线端子A端和N端的引线,使之与室内机相对 应;拔下室内机主板短接的引线,恢复原机OVC黄线;在室内机使用万用表电阻挡,测量N 端和方形对接插头中OVC黄线阻值,已为正常值0Ω。上电幵机,室内机和室外机均开始运 行,制冷恢复正常,不再显示“E1”代码。
总结:
① 本例空调器在移机时,在室外机将电源线中相线L与零线N接反,N端上为相线L,经高压压力开关至室内机主板OVC端子,与主板L端子电压为交流0V,相当于高压压力开关断开,显示板CPU检测后判断高压保护电路故障,报出“E1”代码,并控制整机不开机。.
② 本例故障如出现在无压力保护电路的空调器中(例如1P挂式),相当于压缩机引线与N零线接反,则表现为压缩机运行、室外风机不运行。
三、三相缺相
说明:KFR-120LW/E ( 1253L ) V-SN5空调器,用户反映不制冷,开机后整机马上停机,显示E1代码,关机后再开机,室内风机运行,但3min后整机再次停机,并显示E1代码。
1.测量高压保护电压

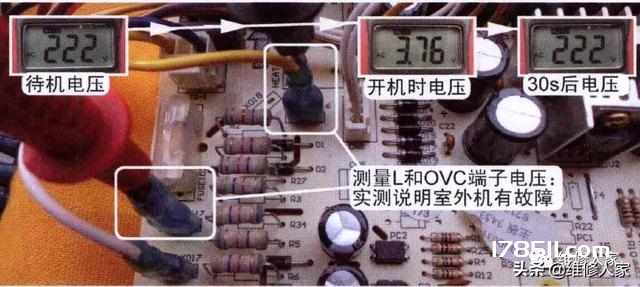

使用万用表交流电压挡,一表笔接室内机主板L端子棕线、一表笔接OVC端子黄线,测量待机电压约为交流220V,说明高压保护电路室外机部分正常。
按压“开/关”键,CPU控制室内风机、室外风机、压缩机运行,但L与OVC电压立即变为0V,约3s后整机停机并显示E1代码,待约30s后L与OVC电压又恢复成正常值220V,根据开机后L与OVC电压变为交流0V,判断室外机出现故障。
2. 测量电流检测板输出端子

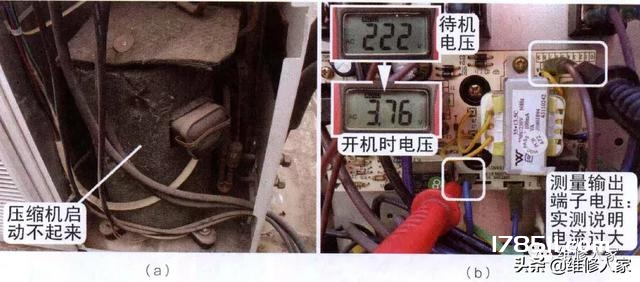

到室外机査看,让用户断开空调器电源,并再次上电开机,见下图(a),在开机瞬间细听压缩机发出“嗡嗡”声,但启动不起来,约3s后听到电流检测板继电器触点响一声(断开),约3s后室内机主板停止压缩机交接线圈和室外风机供电,同时整机停机并显示E1代码,约30s后能听到电流检测板上继电器触点再次响一声(闭合)。
见上图(b),使用万用表直流龟压挡,一表笔接电源接线端子L1端(实接电流检测板L输入引线)、一表笔接电流检测板继电器的输出引线(连接高压压力幵关),实测待 机电压为交流220V,在压缩机启动时约3s后继电器触点响一声后(断开)变为交流0V,再待约3s后室内机主板停止交接线圈供电,即断开压缩机线圈供电,待约30s继电器触点响一声后(闭合),电压恢复至交流220V,从实测说明由于压缩机启动时电流过大,使得电流检测板继电器触点断开,高压保护电路断开,室内机显示E1代码,判断为压缩机或三相电源供 电故障。
3. 测量压缩机线圈阻值
待机状态交接触点断幵,相当于供电断幵,下端触点电压为交流0V,此时即使室外机接线端子三相供电正常,使用万用表电阻挡,测量交接下方触点的压缩机引线阻值,也不会损坏万用表。

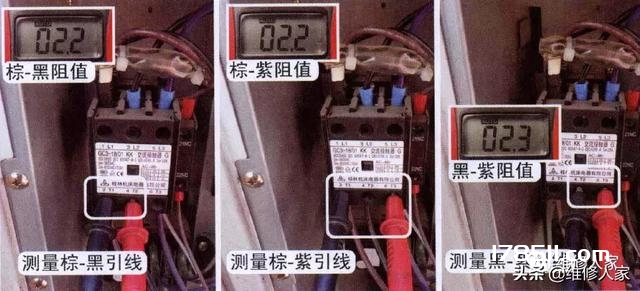

实测棕-黑引线阻值为2.2Ω、棕-紫弓I线阻值为2.2Ω、黑-紫弓I线阻值为2.3Ω,3次测量 阻值相等,判断压缩机线圈正常。
4. 测量接线端子电压
因三相供电不正常也会引起压缩机启动不起来,使用万用表交流电压挡,测量三相供电电压;又因电源接线端子上三相供电直接连接到交接上方触点,所以测量交接上方触点引线电压相当于测量电源接线端子的Ll-L2-L3端子。

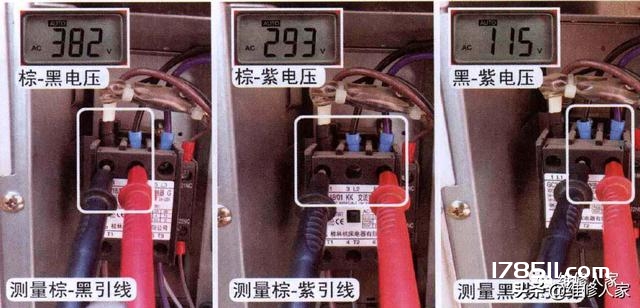

测量棕(接L1)-黑(接L2)引线电压为交流382V、棕-紫(接L3)引线电压为交流293V.黑-紫引线电压为交流115V,说明三相供电电源不正常,紫线(L3)端子出现故障,见图。
依旧使用万用表交流电压挡,测量三相供电端子与N端电压,实测Ll-N端子电压为交流 221V、L2-N端子电压为交流219V. L3-N端子电压为交流179V,根据测量结果也说明L3端子对应引线有故障,见下图。
5. 测量压缩机电流

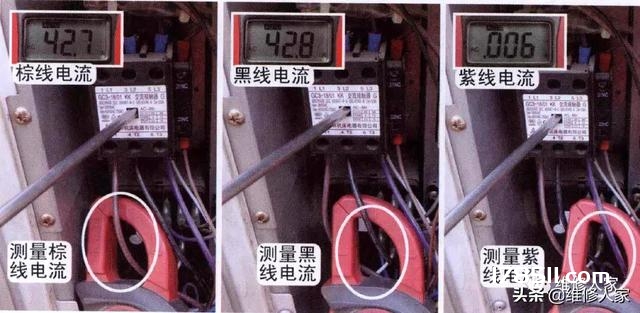

使用螺丝刀头按压交接的强制按钮,强制为压缩机供电,同时使用万用表交流电流挡,依次测量压缩机的3根引线电流,实测棕线电流约43A、黑线电流约43A、紫线电流为0A。综合测量三相电压结果,判断压缩机启动不起来,是由于紫色即L3端子缺相导致。
说明:压缩机启动不起来时因电流过大,如长时间强制供电,容易使内部过载保护器断开,断开后压缩机3根引线阻值均为无穷大,且恢复等待的时间较长,因此,测量电流时速度要快。在强制供电的同时,能听到电流检测板继电器触点闭合或断开的声音,此时为正常现象。
维修措施:检査空调器的三相供电电源,在空气幵关处发现对应于L3端子的引线螺丝未拧紧(即虚接),经拧紧后在室外机电源接线端子处测量L1-L2-L3端子电压,3次测量均为交流380V,判断供电正常,再次上电开机,压缩机启动运行,制冷恢复正常。
总结:
① 本例空气开关处相线虚接,相当于接触不良,L3端子与Ll、L2端子电压变低(不为交流0V),相序保护器检测后判断供电正常,其触点闭合,但室内机主板控制交接触点闭合为压缩机线圈供电时,由于L3端缺相,压缩机启动不起来时电流过大,电流检测板继电器触点断开,CPU检测后控制整机停机并显示E1代码。
② 如果空气开关处L3端子未连接,L3与Ll、L2端子电压为交流0V,相序保护器检测后判断为缺相,其触点断开,引起开机后室外风机运行、压缩机不运行,空调器不制冷的故障,但不报“E1”代码。
